FIGUR G15
금형 없이, 맞춤 도구 없이 구현하는 디지털 판금 성형기
디지털 설계 파일만으로 금속 시트를 직접 성형하는 최초의 상업용 플랫폼!
Figur G15는 금형 없이도 디지털 파일만으로 금속 시트를 직접 성형할 수 있는 세계 최초의 상용 디지털 판금 성형 장비입니다.

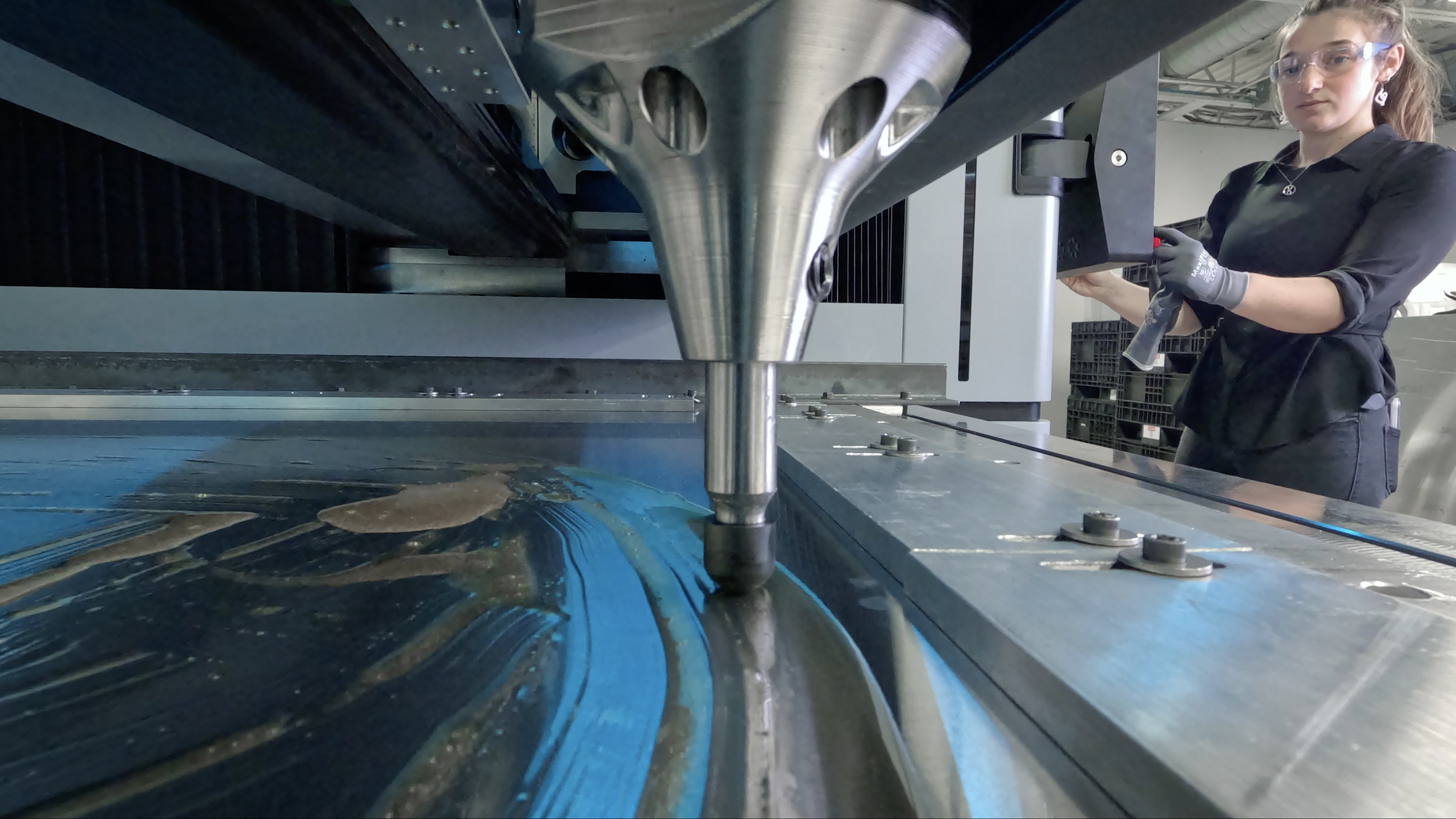

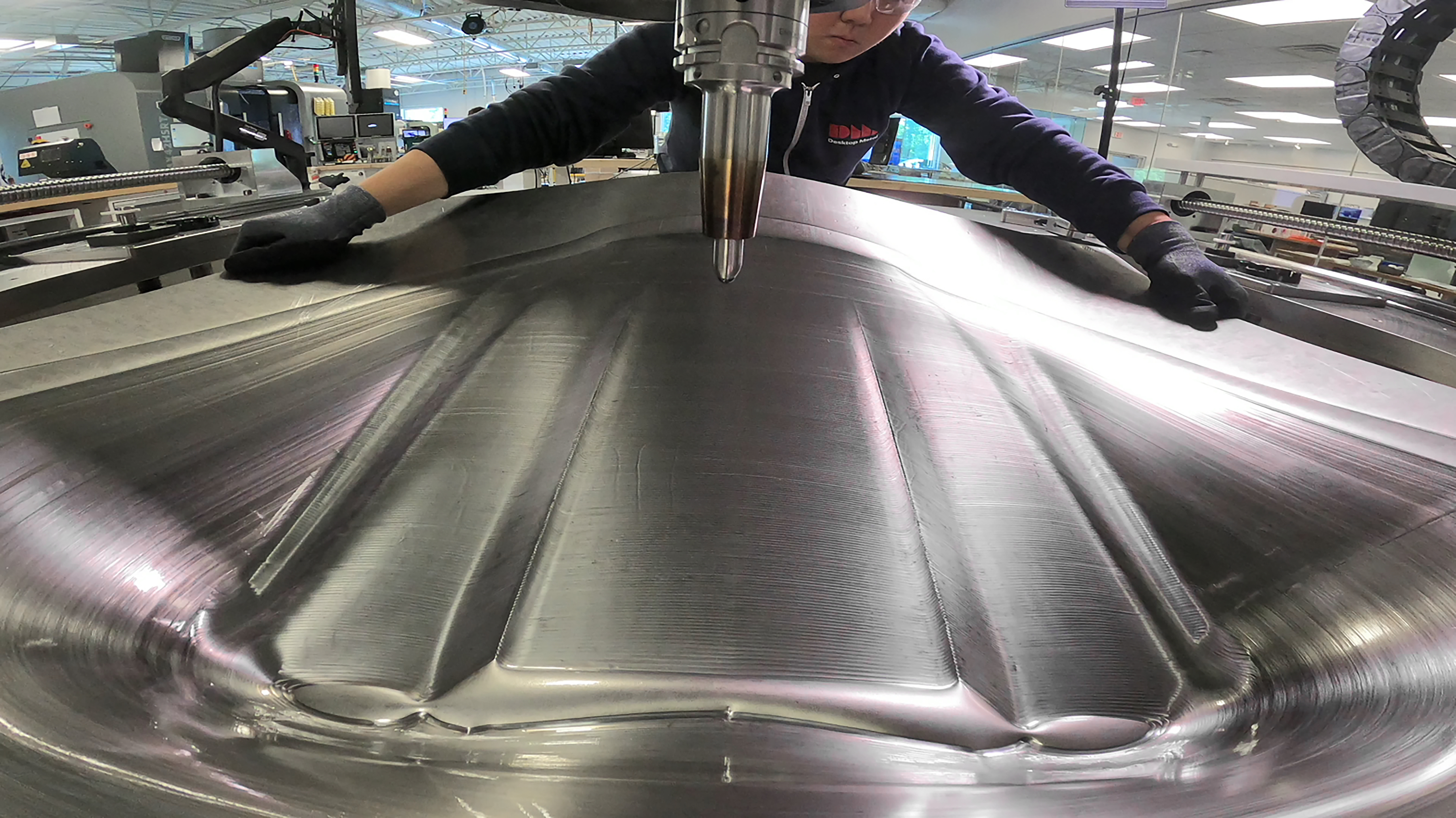

XY 갠트리 구조에서 동작하는 정밀 툴헤드는 최대 2,000파운드(x, y, z 축)의 힘으로 금속 시트를 성형하며,
기존 금형 방식과 달리 빠른 설계 검토, 소량 생산, 맞춤형 제작에 적합한 DSF(Digital Sheet Forming) 기술을 제공합니다.
특장점
- 디지털 파일 기반의 금형 없는 판금 성형
설계 파일만으로 바로 금속 시트를 성형할 수 있어,
금형 제작 없이도 복잡한 형상을 빠르게 구현할 수 있습니다
- 고도로 설계된 빌드 존과 강력한 힘

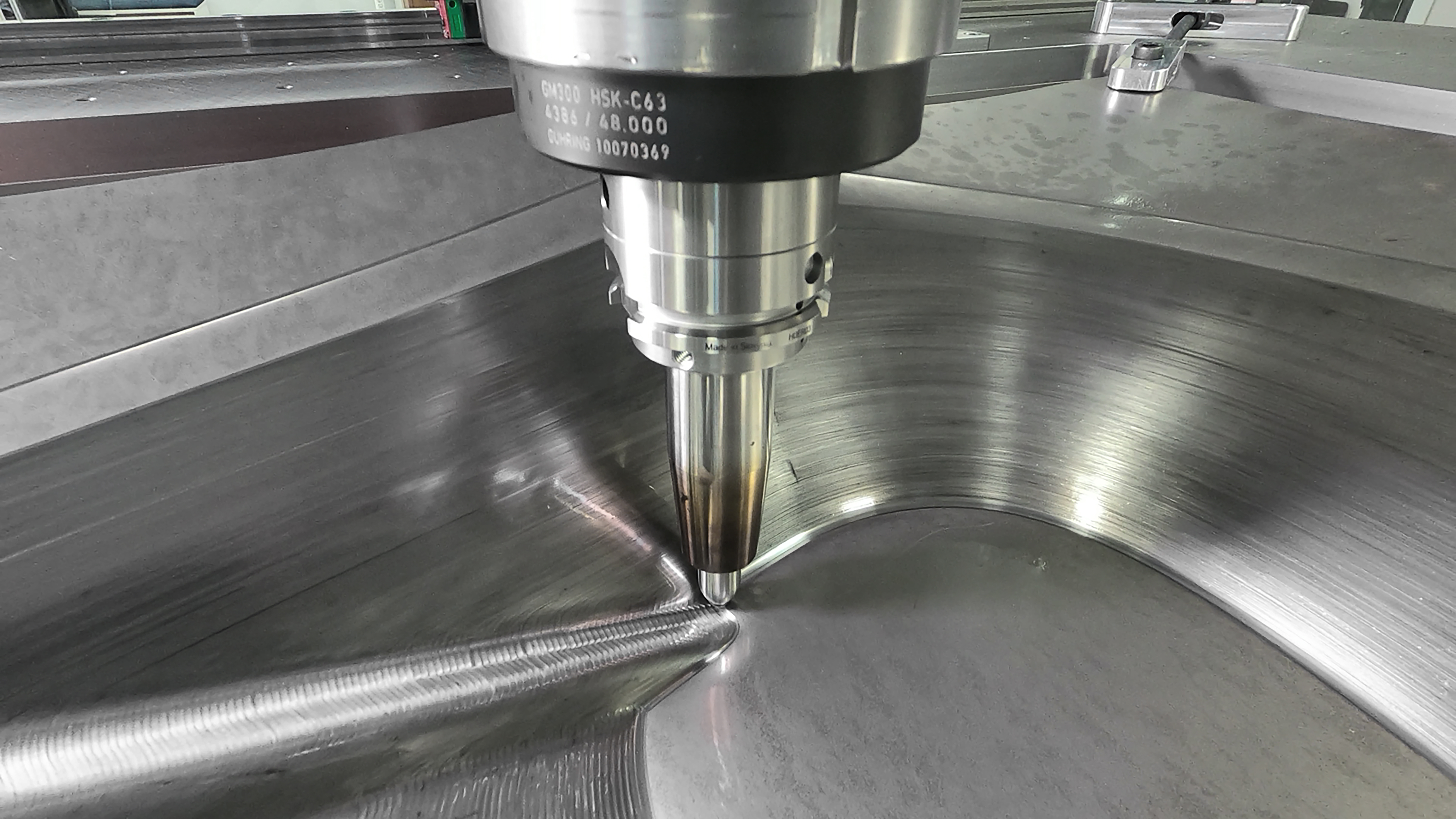

이 시스템은 XY 갠트리에 소프트웨어로 제어되는 세라믹 도구를 사용하여,
독점적인 빌드 존에서 최대 2,000파운드의 힘으로 판금을 형성합니다.
- 기존 스탬핑 프레스나 금형 불필요
Figur의 DSF(Digital Sheet Forming) 기술은 기존의 스탬핑 프레스나 공구,
금형 없이도 판금 성형이 가능하여 비용을 절감합니다.
- 소량 생산에 적합한 유연성 및 비용 효율성
이 기술은 소량 생산에서도 유연하게 적용할 수 있으며, 비용 효율적인 솔루션을
제공하여 다양한 산업 분야에서 활용될 수 있습니다.
제품특징

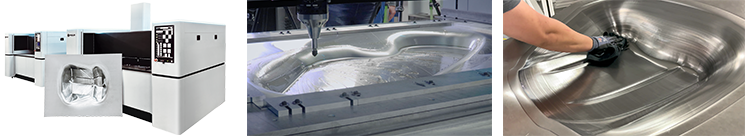

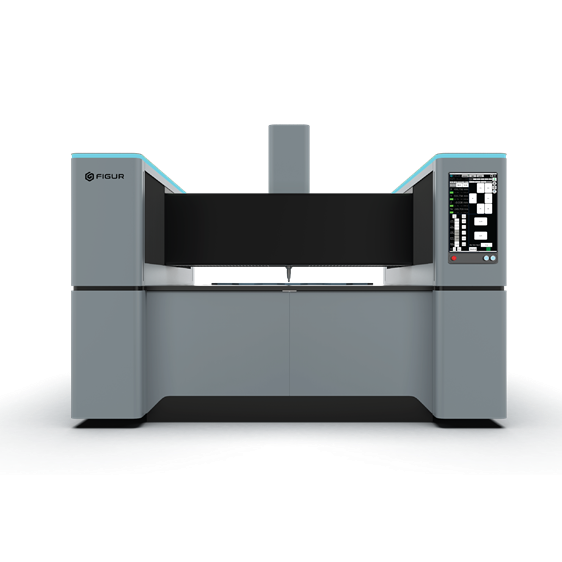

디지털 금속 판금 성형기, FIGUR G15
Figur G15는 디지털 파일을 기반으로 금형 없이 직접
판금을 성형하는 최초의 상업용 장비로, XY 갠트리에서
구동되는 세라믹 도구가 최대 2,000파운드의 힘으로
판금을 형성합니다.
이 장비의 DSF(Digital Sheet Forming) 기술은 기존의
프레스나 금형이 필요 없이 유연하고 비용 효율적인
소량 생산을 가능하게 하여 다양한 산업 분야에서
활용될 수 있습니다.
FIGUR G 15의 이점

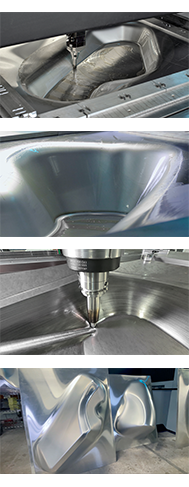

· 혁신적인 디지털 시트 성형 기술
Figur의 디지털 시트 성형(DSF) 기술은 소프트웨어로 XY 갠트리에서
세라믹 도구 경로를 생성해 최대 2,000파운드의 힘으로 판금을 성형하며,
독점적인 설계로 정밀도를 높입니다.
· 다재다능한 성능과 적용 범위
1,450 x 1,000 mm의 넓은 XY 성형 영역과 최대 400 mm의
Z 방향 처리 능력을 갖추고 있어, 최대 2.0 mm의 Steel과 3.175 mm의
Aluminum을 포함한 다양한 금속을 부드럽게 성형할 수 있습니다.
또한 소량 생산과 프로토타이핑에 적합하며, 높은 초기 비용이나
긴 대기 시간 없이 빠르게 금속 제품을 공급할 수 있어, 투자 회수가 빠릅니다.
· 비용절감과 생산성 향상
전통적인 판금 성형은 고가의 스탬핑 프레스와 수개월이 소요되는 금형이
필요하며 비용과 시간이 많이 듭니다. 하지만 Figur G15의 혁신적인 DSF 기술은
판금 제조업체가 디지털화의 이점을 활용해 더 민첩하게 작업하고 새로운 시장에
쉽게 접근할 수 있도록 합니다.
.png)

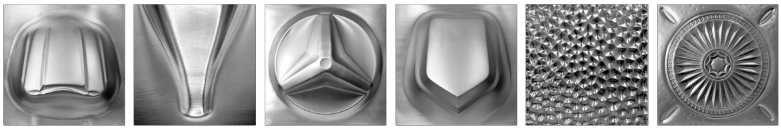

소재 유연성
Figur G15는 다양한 금속 시트를 처리할 수 있어 폭넓은 응용 분야의 요구를 충족합니다.
현재 널리 쓰이는 여러 소재에 대해 공정을 최적화했으며, 니켈 합금·티타늄·금 등 더 많은 금속을
제조용으로 활용할 수 있도록 고객과 함께 공정을 계속 개발하고 있습니다.
(10).png)
.PNG)
사용자 친화적인 워크플로우
Figur G15는 설계 파일만으로 금형 없이 금속 성형이 가능하도록, 전용
소프트웨어가 포함되어 있습니다. 파일을 불러오면 자동으로 최적 위치에
배치되고, 품질 유지를 위한 보조 구조물 ‘스커트(skirt)’도 몇 분 안에
생성됩니다. 이후 디자인은 3D 프린팅처럼 레이어별로 슬라이싱되어,
복잡한 형상도 금형 없이 순차적으로 성형할 수 있도록 준비됩니다.
.png)
이미지 갤러리
FIGUR G15, Part1
